[ 信息發(fā)布:本站 | 發(fā)布時(shí)間:2018-07-13 | 瀏覽:2062次 ]

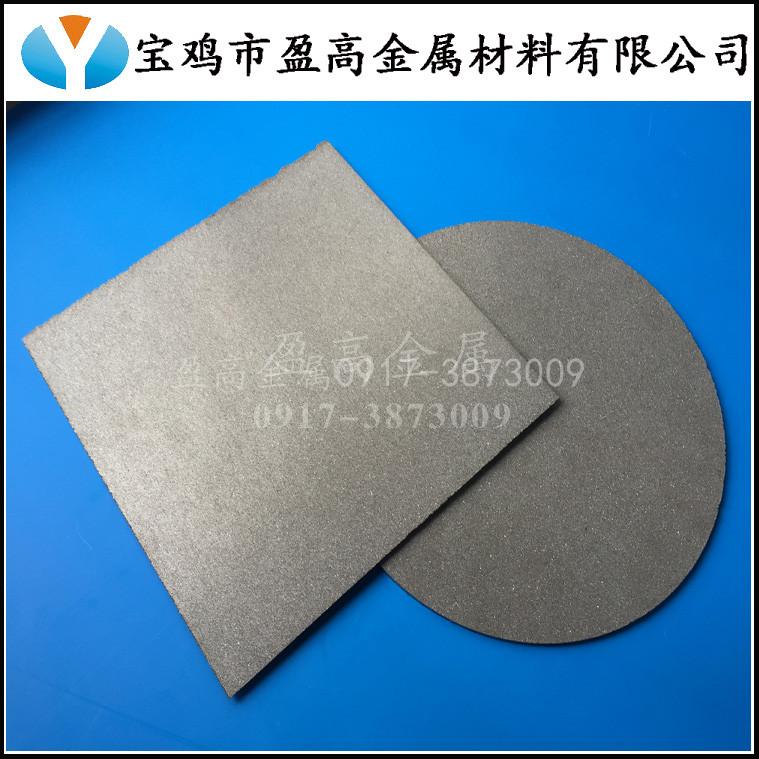

寶雞盈高金屬供應(yīng)的多孔燒結(jié)鈦板是以工業(yè)高純鈦粉（99.4%）為原料，經(jīng)過粉末分級、成型、燒結(jié)、機(jī)械焊接加工等工藝過程制成的一種新型高效多孔過濾材料，因其孔隙和過濾精度可以在相當(dāng)寬的范圍內(nèi)進(jìn)行調(diào)整，被廣泛應(yīng)用于醫(yī)藥工業(yè)、水處理工業(yè)、食品工業(yè)、生物工程、化學(xué)工業(yè)、石油化工、冶金工業(yè)及氣體凈化領(lǐng)域，是一種具有廣泛發(fā)展前景的新型過濾材料。

三、關(guān)鍵詞

鈦濾板：鈦粉末燒結(jié)鈦濾板、多孔材料過濾濾板、多晶硅過濾濾版、泡沫鈦、微孔鈦發(fā)泡板、 鈦濾片、鈦粉末燒結(jié)濾片、鈦燒結(jié)電極板、微孔鈦過濾元件、氫燃料電極板、高溫防腐蝕不銹鋼過濾片

鈦濾芯：鈦粉末燒結(jié)濾芯、蒙乃金屬燒結(jié)濾芯、催化劑過濾濾芯、微孔鈦濾芯、燒結(jié)多孔鈦棒濾芯 鈦濾筒：鈦粉末燒結(jié)濾筒、煤化工通氣濾芯、鈦濾筒、燒結(jié)金屬粉末濾芯、精密過濾器濾芯

四、 過濾原理：

多孔燒結(jié)鈦板是用粉末冶金的方法制成的鈦金屬多孔過濾材料，其內(nèi)部孔隙彎曲配置、縱橫交錯(cuò)，孔徑分布均勻，過濾機(jī)理為典型的深層過濾。

五、主要性能

1、孔徑均勻、孔形穩(wěn)定、分離效率高。

2、孔隙率高、過濾阻力小、滲透效率高。

3、耐高溫，可在250℃以下正常使用。

4、 化學(xué)穩(wěn)定性好、耐酸堿腐蝕（PH2-12）、具有抗氧化性能。

5、無微粒脫落，不使原液形成二次污染，符合食品衛(wèi)生及制藥GMP要求。

5、 機(jī)械性能好，壓差低，流量大，可壓濾可抽濾，操作簡單。

7、抗微生物能力強(qiáng)，不與微生物發(fā)生作用。

9、 可在線再生，易清洗，使用壽命長（一般為膜濾芯的幾倍）

9、成型工藝好，整體無焊接長度可達(dá)1000毫米。

10、無磁性無毒，且與人體組織及血液有很好的相融性，被制藥工業(yè)、食品工業(yè)和水處理工業(yè)廣泛采用。

六、參數(shù)：

供應(yīng)多孔燒結(jié)鈦板主要參數(shù)過濾精度孔隙率

滲透性

抗壓強(qiáng)度 耐溫性 工作壓差 0.5um-50um 20-50％ 3-800m3/m2hkPa

2-3Mpa

250℃

0.6Mpa

七、規(guī)格型號：

1、供應(yīng)多孔燒結(jié)鈦板

直徑：Ф20mm — Ф200mm （可根據(jù)要求定做） 長度：L100mm — L1200mm（可根據(jù)要求定做） 厚度：1mm 以上均可 （其它規(guī)格可按要求加工） 過濾精度： 0.5um—50um 2、鈦濾板

直徑：Ф5mm—Ф300mm（可根據(jù)要求定做） 厚度：0.5mm—10mm（其它規(guī)格可按要求加工） 過濾精度：0.5um—50um

八、使用注意事項(xiàng)：

1、供應(yīng)多孔燒結(jié)鈦板屬消耗品，雖比其它過濾元件耐用，但在清洗和拆裝過程中應(yīng)注意不要?jiǎng)潅芭?、砸、摔等現(xiàn)象，防止人為損傷。嚴(yán)禁用工具對濾芯表面施力。

2、一般情況下濾液由濾芯外向里過濾，不提倡反向過濾。

3、過濾時(shí)，緩緩加壓至需要的工作壓力，嚴(yán)禁瞬間開足閥門迅速增壓。

4、工作壓力≤2MPa。過濾效率低于50%時(shí)，要及時(shí)用潔凈空氣或潔凈液在線反吹反沖洗。

5、鈦濾芯在進(jìn)行反吹和反沖洗時(shí)，一般先用純凈氣體反吹，反吹壓力是工作壓力的1.2-1.5倍，每次反吹時(shí)間3-5秒，反復(fù)操作4-6次后用潔凈液進(jìn)行反洗，反洗3-5分鐘，2-3操作次。

6、如濾芯在線反吹反沖洗后，壓損仍較為嚴(yán)重，要及時(shí)拆下來進(jìn)行

九、清洗方法：

供應(yīng)多孔燒結(jié)鈦板根據(jù)污染情況及污染物的化學(xué)性質(zhì)并結(jié)合鈦金屬的物化性，可分別采用物理方法和化學(xué)方法進(jìn)行再生清洗。物理方法主要采用：潔凈液反沖、潔凈氣體反吹及超聲方法清潔?；瘜W(xué)方法主要采用：稀酸、稀堿、氧化劑、表面活性劑、酶等清洗劑。以上各種方法也可交替使用。

根據(jù)幾種常見應(yīng)用情況，清洗方法如下：

1、 制藥和化工領(lǐng)域的脫炭過濾，要經(jīng)常采用反吹、反沖洗方法并結(jié)合超聲清洗效果。

2、制水行業(yè)，因?yàn)V芯表面截留的多為非水溶性鹽類和氧化物，一般采用5%的酸浸泡，不需超聲清洗，就能達(dá)到清洗效果。

3、 原液過濾，要結(jié)合污染物的化學(xué)性質(zhì)，分別采用以下方法進(jìn)行清洗：

（1）堿洗：用3-5%的氫氧化納分析純?nèi)芤航?0-60分鐘，溫度40度左右，在超聲波清洗機(jī)中。浸泡后用過濾去離子水或注射用水內(nèi)外沖至中性，測導(dǎo)電率。用純凈空氣≥0.4MPa壓強(qiáng)吹干。

（2）酸洗：用5%的酸溶液浸泡8小時(shí)以上，溫度為40度左右。在超聲波清洗機(jī)中。浸泡后用過濾去離子水或注射用水內(nèi)外沖洗至中性，側(cè)導(dǎo)電率。用純凈空氣≥0.4MPa壓強(qiáng)吹干。

（3）有機(jī)物污染可結(jié)合表面活性劑清洗，細(xì)胞碎片污染體系結(jié)合酶清洗效果更理想（食品飲料可采用高濃度檸檬酸清洗）。

（4）以上幾種方法可以單獨(dú)使用，也可以相互配合交替使用。如有條件，結(jié)合超聲波清洗機(jī)效果。 注意：要經(jīng)常在線反吹洗（在線清洗用純凈的壓縮空氣或過濾原液或潔凈水反沖），可減少用以上方法清洗的次數(shù)
